A compra de equipamentos industriais representa apenas metade do investimento. O verdadeiro teste começa quando o equipamento chega às instalações. A implantação bem-sucedida determina o retorno real do seu investimento. Você já tomou a decisão de automatizar ou atualizar. Contudo, a integração de novas máquinas numa instalação ativa apresenta riscos operacionais imediatos. Atrasos atrapalham os cronogramas de produção. Conexões apressadas de serviços públicos criam riscos à segurança. Mudanças não planejadas de layout aumentam os orçamentos da noite para o dia.
Este guia fornece uma estrutura rigorosa para preparar suas instalações. Você aprenderá como verificar requisitos de serviços públicos, logística espacial e fluxo de trabalho. Mostraremos como garantir que tudo esteja pronto antes da chegada do equipamento. Ao seguir estas etapas, você evita atrasos dispendiosos na instalação e protege sua continuidade operacional. Atender aos requisitos exatos de instalação da máquina de embalagem garante uma transição perfeita da entrega para a produção diária.
A precisão da rede elétrica não é negociável: estabilidade de tensão inadequada ou capacidade de ar comprimido insuficiente (CFM/PSI) causará falhas operacionais imediatas.
A área operacional excede as dimensões da máquina: O planejamento do espaço deve levar em conta a ergonomia do operador, o acesso para manutenção e o armazenamento do material, e não apenas o chassi físico da máquina.
O layout determina o rendimento: uma direção da linha de produção mal projetada cria gargalos no manuseio de materiais que anulam a velocidade do novo maquinário.
As variações específicas da máquina são importantes: equipamentos térmicos e embalagens à base de filme exigem tolerâncias ambientais e de energia totalmente diferentes.
Atrasos durante a instalação geralmente resultam da falta de preparação do local. Essa falta de preparação leva à ociosidade dos técnicos e ao atraso no lançamento no mercado. Quando uma instalação trava, você paga mão de obra especializada para esperar. Os cronogramas de produção escorregam. Você perde compromissos de entrega com seus clientes. Estouros de orçamento acontecem rapidamente quando você precisa lutar por prestadores de serviços de emergência. Um site mal planejado cria um efeito cascata em toda a sua operação.
Um cenário “plug-and-play” é raro na automação industrial. O verdadeiro sucesso é definido pela aprovação no Teste de Aceitação do Site (SAT) dentro do cronograma. Você deseja ultrapassar esse marco sem precisar de quedas elétricas de emergência. Você deve evitar retrofits de layout a todo custo. Uma instalação eficaz significa que a máquina opera imediatamente na velocidade especificada. Isso significa que os sistemas de segurança funcionam corretamente desde o primeiro dia. Você consegue isso controlando todas as variáveis antes da chegada do caminhão de entrega.
A comunicação transparente é crítica. Você deve comunicar as limitações exatas de sua instalação ao fabricante do equipamento antes do Teste de Aceitação de Fábrica (FAT). Os fornecedores precisam conhecer sua realidade. Você tem limites de altura do teto? O seu piso de concreto é irregular? Compartilhar esses dados antecipadamente permite que os engenheiros adaptem o projeto. Ocultar as restrições das instalações garante falha na integração. Recomendamos enviar plantas das instalações e mapas de utilidades ao seu fornecedor durante a fase inicial do projeto.
Integrando um A máquina de embalagem requer bases robustas de utilidades. Equipamentos industriais exigem parâmetros elétricos e pneumáticos exatos.
As máquinas modernas dependem de energia estável e de alta capacidade. A maioria dos sistemas industriais requer energia trifásica. As configurações comuns incluem 220 V, 380 V ou 480 V. Você deve verificar se sua instalação pode fornecer os limites de amperagem específicos exigidos pelo equipamento. Verifique seus painéis de disjuntores principais. Certifique-se de ter circuitos dedicados disponíveis. Compartilhar um circuito com outras máquinas pesadas geralmente causa disparos de disjuntores.
A qualidade da energia é tão importante quanto o volume de energia. As flutuações de tensão causam estragos em componentes eletrônicos sensíveis. Os controladores lógicos (CLPs) falharão se a tensão cair inesperadamente. Recomendamos fortemente a instalação de estabilizadores de tensão. Quedas elétricas dedicadas evitam que o ruído da linha interrompa os sensores da máquina. Uma fonte de alimentação limpa garante ciclos automatizados consistentes e sem erros.
O fornecimento de ar é o ponto de falha mais comum durante a instalação. As instalações muitas vezes subestimam as demandas pneumáticas. Você deve atender aos requisitos exatos de Volume (CFM) e Pressão (PSI). O CFM determina quanto ar a máquina consome. PSI mede a força do ar. Fornecer PSI suficiente sem CFM adequado deixará os cilindros pneumáticos famintos no meio do ciclo.
A conformidade com a qualidade do ar é obrigatória. A máquina precisa de ar limpo e seco. A umidade nas linhas de ar comprimido causa ferrugem no interior das válvulas de precisão. Você deve instalar secadores de ar e filtros de mícron. Esses componentes removem água e partículas. O ar limpo evita o desgaste prematuro do cilindro pneumático. Negligenciar a filtragem do ar anula as garantias e garante quebras frequentes.
Avalie as condições ambientais antes da instalação. A temperatura e a umidade desempenham um papel importante na confiabilidade do equipamento. Os materiais do filme deformam em altas temperaturas. O papelão se degrada em alta umidade. Você deve manter condições ambientais estáveis. Os níveis de poeira também exigem um gerenciamento rigoroso. Partículas transportadas pelo ar interferem em balanças eletrônicas sensíveis. Eles obscurecem os sistemas de inspeção visual. Se a sua instalação gerar muita poeira, você deverá isolar a área de embalagem.
O planejamento do espaço físico vai muito além da medição do chassi do equipamento. Você deve avaliar como os humanos e as máquinas irão interagir no espaço.
A área ocupada pela máquina é apenas o ponto de partida. A pegada operacional é muito maior. Você deve definir perímetros de segurança em torno das peças móveis. As folgas mínimas de manutenção são legalmente exigidas. Normalmente, você precisa de 3 a 4 pés ao redor dos painéis de controle. Os técnicos devem abrir totalmente as portas do armário elétrico. Você precisa de espaço livre para remover grandes painéis de proteção. Se um motor falhar, as equipes de manutenção precisarão de espaço para manobrar o equipamento de elevação. Apertar a máquina contra uma parede garante pesadelos de manutenção.
Avaliando seu O layout da linha de produção é uma etapa crítica. Você deve escolher entre layouts de linhas lineares e em forma de U. As restrições das instalações e a logística dos materiais ditam esta escolha. Layouts lineares favorecem fluxo contínuo e de alta velocidade. Os layouts em forma de U maximizam o espaço físico e permitem que um operador gerencie a carga e a descarga.
Você deve detalhar os pontos de integração exatos. A correspondência da altura do transportador evita atolamentos de produtos. Os ângulos de transferência devem permitir transições suaves. Você precisa de áreas de preparação dedicadas para matérias-primas. Os produtos acabados requerem espaço antes de serem transferidos para o armazém. Um gargalo na saída anula a velocidade de seu novo maquinário.
A maquinaria industrial é pesada. Ele gera energia cinética significativa. Você precisa de piso de concreto armado nivelado. Um piso forte minimiza a vibração. A vibração perturba balanças delicadas e sensores ópticos. Sistemas automatizados de alta velocidade exigem calibração perfeita. Um piso irregular causa desgaste irregular nos rolamentos e esteiras. Pode ser necessário colocar almofadas de concreto ou aplicar epóxi autonivelante antes do dia da instalação.
Máquinas diferentes apresentam desafios de instalação distintos. Você deve adaptar a preparação de suas instalações com base na tecnologia específica que está implantando.

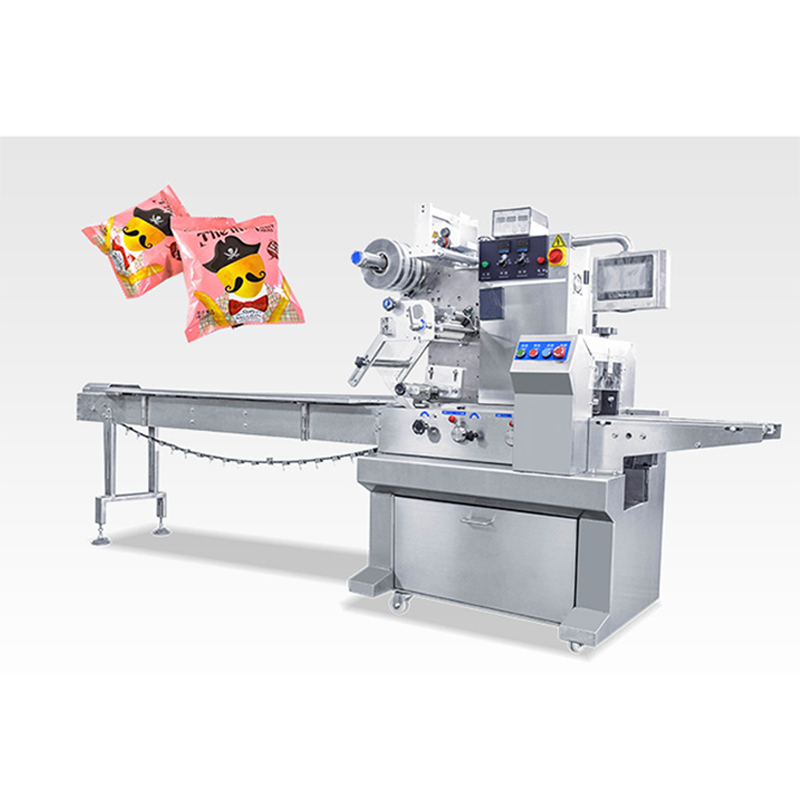

UM A máquina embaladora de travesseiros manuseia os produtos horizontalmente. Isto requer espaço de alimentação horizontal estendido. Você deve planejar transportadores de alimentação longos. Os operadores precisam de espaço para preparar os produtos antes de entrarem na embalagem. A ergonomia no carregamento do rolo de filme é crucial. Os rolos de filme industrial são pesados. Os operadores não podem levantá-los manualmente. Você deve garantir uma folga superior adequada. Você precisa de acesso livre para equipamentos de elevação ou guinchos.
UM A máquina termorretrátil usa túneis térmicos para conformar o filme plástico. Isso requer um alto consumo de energia. Os elementos térmicos consomem grandes quantidades de eletricidade. Verifique se seus painéis de disjuntores podem suportar alta amperagem contínua. A ventilação obrigatória é crítica. Os túneis retráteis deslocam o intenso calor ambiente para a área de produção. Você deve instalar sistemas de exaustão HVAC. A ventilação adequada protege os operadores da exaustão pelo calor e evita o aumento da temperatura das instalações.
Paletizadores e montadores de caixas constituem a etapa final. Esses sistemas têm grandes demandas espaciais. Você deve discutir os raios de giro da empilhadeira. As empilhadeiras precisam de amplo espaço para remover paletes completos com segurança. A altura do teto é crítica para o movimento vertical. Paletizadores robóticos balançam alto no ar. Certifique-se de que nenhum cano ou luz superior obstrua esse caminho. Os requisitos de ancoragem para serviços pesados são obrigatórios. Você deve perfurar profundamente o concreto para aparafusar esses sistemas enormes com segurança.
Use o detalhamento a seguir para alinhar suas equipes de instalações antes da chegada do equipamento.
Categoria de equipamento |
Foco primário na utilidade |
Requisito Espacial Crítico |
Erro comum de pré-instalação |
|---|---|---|---|
Invólucros de fluxo |
Tensão estável e ar limpo |
Acesso de alimentação horizontal estendido |
Ignorando a folga do guincho superior para rolos de filme |
Túneis Térmicos |
Alta capacidade de amperagem |
Exaustão HVAC suspensa dedicada |
Subestimando o deslocamento de calor ambiente |
Paletizadores Robóticos |
Âncoras de piso para serviços pesados |
Amplo raio de giro da empilhadeira |
Falha ao medir a altura vertical máxima do teto |
Verificadores de peso |
Quedas elétricas isoladas |
Fundação sem vibração |
Colocar perto de equipamentos pesados e vibratórios |
A preparação requer auditoria sistemática. Use uma abordagem estruturada para detectar erros antes que atrasem o projeto.
Estrutura de auditoria do local: conduza uma revisão interna passo a passo antes da entrega da máquina. Verifique se os tipos de receptáculos correspondem às configurações de plugue da máquina. Confirme se as capacidades do disjuntor estão alinhadas com as cargas de potência de pico. Rastreie o roteamento da linha de ar para garantir que as mangueiras não criem riscos de tropeços.
Logística e Rigging: Planeje a rota física da doca de recebimento até o local de instalação. Meça todas as larguras das portas. Verifique as folgas do teto ao longo de todo o caminho. Verifique se a capacidade da sua empilhadeira pode suportar o peso da caixa. Alugue equipamento de aparelhamento especializado, se necessário.
Verificação de segurança e conformidade: certifique-se de que seu layout esteja de acordo com a OSHA ou padrões locais equivalentes. A acessibilidade à paragem de emergência é obrigatória. Os operadores devem chegar aos pontos de emergência instantaneamente. Definir pontos de bloqueio/sinalização (LOTO). Colocados corretamente, os pontos LOTO protegem as equipes de manutenção durante a manutenção.
Ações da próxima etapa: Formalizar o processo de transferência. Reúna o gerente da instalação, o eletricista e os técnicos de instalação OEM. Agende uma reunião de pré-instalação. Atribua responsabilidades claras para puxar cabos, derrubar linhas aéreas e nivelar o chassi da máquina.
Antecipar os requisitos de instalação da máquina de embalagem transforma uma integração disruptiva em uma implementação controlada e previsível. O planejamento adequado protege seu investimento e garante que as operações sejam retomadas rapidamente. Primeiro, verifique se todas as utilidades elétricas e pneumáticas atendem às especificações exatas do fornecedor. Em segundo lugar, medir a pegada operacional para garantir a manutenção e o acesso ao fluxo de materiais. Terceiro, personalize seus controles ambientais com base no tipo específico de maquinário que você solicitou. Por fim, finalize o layout CAD e os utilitários pelo menos duas semanas antes da data de entrega programada. Esta abordagem proativa elimina emergências de última hora e garante uma implantação rápida e bem-sucedida.
R: Você precisará instalar um transformador elevador ou abaixador para corrigir a tensão. Se a máquina necessitar de alimentação trifásica e você tiver apenas monofásica, deverá instalar um conversor de fase. Operar o equipamento com tensão incorreta causa falha catastrófica do motor e anula as garantias.
R: A OSHA geralmente exige pelo menos 3 pés de espaço livre na frente dos painéis elétricos. Praticamente, você deve planejar de 3 a 4 pés ao redor de toda a máquina. Isso garante que os técnicos possam abrir portas de proteção com segurança, substituir peças e manobrar carrinhos de ferramentas sem riscos.
R: Modificar layouts posteriormente apresenta riscos graves. A mudança da direção do fluxo em transportadores personalizados geralmente requer reformas completas da fábrica. É crucial finalizar os desenhos CAD antecipadamente. Mudanças tardias causam atrasos enormes e inflacionam significativamente os orçamentos dos projetos.
R: Geralmente, seus empreiteiros internos de eletricidade e encanamento cuidam do transporte de quedas de serviços públicos para o local de instalação. Os técnicos OEM cuidam da conexão da máquina a essas quedas. Defina claramente essas responsabilidades por escrito antes do início da instalação para evitar atrasos.
